MEMS SSP- ja DSP-kiekot
Okmeticin MEMS-optimoidut Single Side Polished (SSP) ja Double Side Polished (DSP) -kiekot tarjoavat erinomaisen alustan surface- ja bulk MEMS -sovelluksiin ja cappingiin. Oma kiteenkasvatus ja laaja valikoima kiekko-ominaisuuksia mahdollistavat räätälöityjen SSP-kiekkoratkaisujen valmistuksen. MEMS SSP- ja DSP -kiekot ovat saatavilla 150-200 mm kokoisena ja kuvioinnilla tai ilman kuviointia.
Okmeticin MEMS-optimoidut SSP- ja DSP-kiekot valmistetaan CMOS-yhteensopivassa tuotannossamme, jossa voidaan toteuttaa myös suuret valmistuserät. Kiekkoparametrit voidaan räätälöidä vastaamaan komponenttivalmistajien prosessitarpeita, mikä mahdollistaa tasalaatuiset ja tarkat anturit sekä tehokkaan prosessoinnin. Okmeticilla on myös oma kyvykkyys sisäänrakennettujen kuviointien valmistukseen. Lue lisää korkealaatuisista kuvioiduista kiekoistamme, jotka mahdollistavat virtaviivaisemman MEMS- tai sovellusvalmistuksen.
MEMS SSP- ja DSP-kiekot sopivat erinomaisesti surface- ja bulk MEMS -sovelluksiin ja cappingiin. Niitä voidaan myös käyttää osana bondattua MEMS-rakennetta.

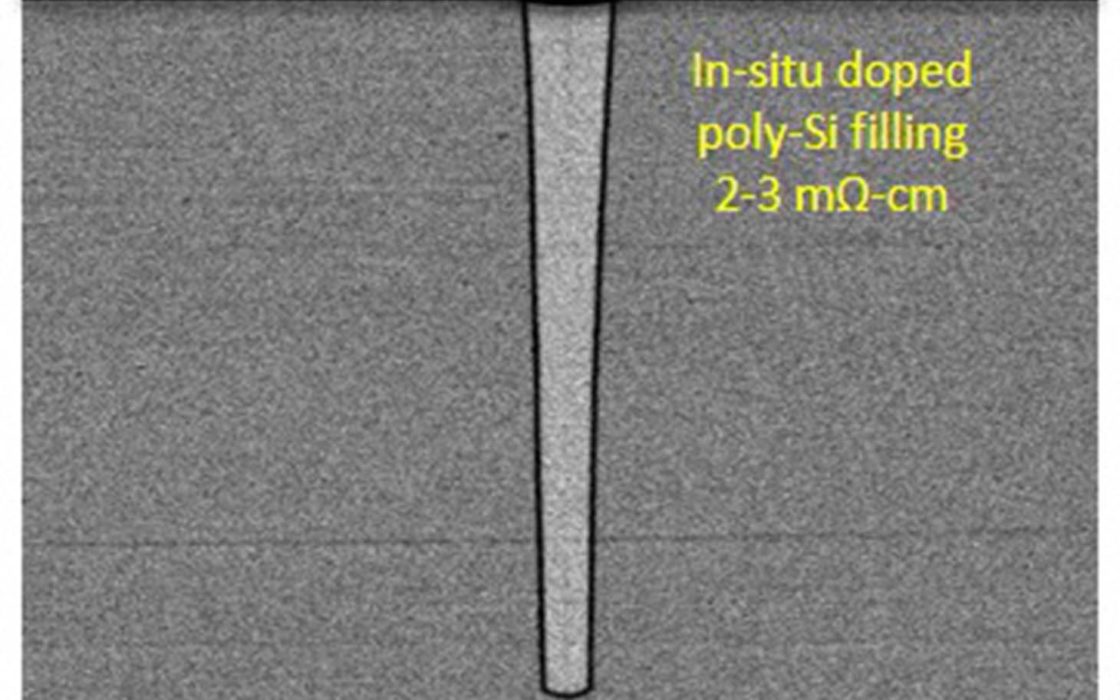

MEMS SSP- ja DSP-kiekot ovat hyvä valinta surface- ja bulk MEMS -ratkaisuille ja cappingiin. Niitä voidaan myös käyttää osana bondattua MEMS-rakennetta. SSP-kiekkoja käytetään usein mm. paineantureissa, kiihtyvyysantureissa, mikrofluidisissa laitteissa ja mikropeileissä. DSP-kiekkoja käytetään useammin esimerkiksi kehittyneissä liikeantureissa (gyroskoopit, korkean suorituskyvyn kiihtyvyysanturit), resonaattoreissa ja optisissa MEMS-sovelluksissa. Myös MEMS-komponentit, jotka hyödyntävät elektronisia läpivientejä (Through-Slicon-Vias), käyttävät DSP-kiekkoja mahdollistamaan tarkan syövytyksen ja läpivientien täyttämisen. Lue lisää TSV-kiekoistamme.

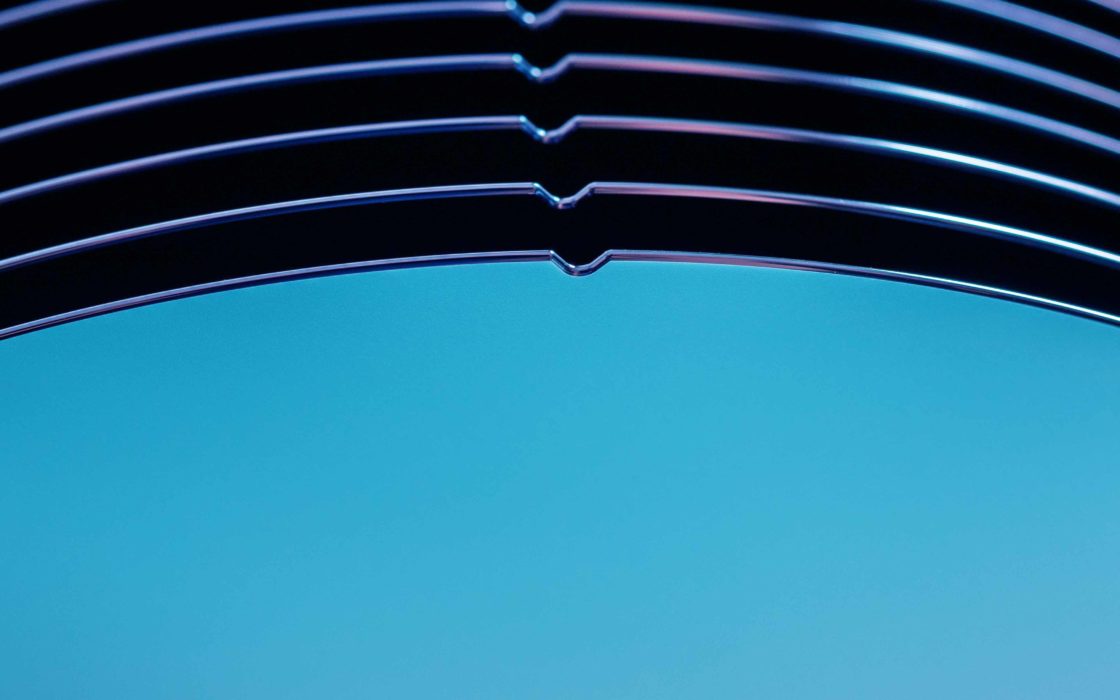

Mikäli tarvitset kiekkoja huipputason MEMS-laitesuunnitteluun tai etsit kustannustehokkaampia ratkaisuja, tutustu Bonded SOI-kiekkoihimme.
SSP-kiekot sopivat vaativiin prosesseihin
Okmeticin oma kiteenkasvatus ja kiekkolinja tarjoavat vertaansa vailla olevat ominaisuudet SSP-kiekoille, varmistaen yhteensopivuuden vaativien prosessien kanssa. SSP-kiekot täyttävät tiukat puhtaus- ja laatuvaatimukset, tarjoten erinomaiset paksuus- ja tasomaisuusominaisuudet.
DSP-kiekoilla on erinomainen paksuuden tasomaisuus ja orientaatiotarkkuus
Okmeticin DSP-kiekot tarjoavat poikkeuksellisen paksuuden tasomaisuuden, orientaatiotarkkuuden ja kiteen laadun, tehden niistä ihanteellisen alustan MEMS-laitteille. Okmeticin DSP-kiekot tunnetaan erinomaisesta laadustaan ja ne soveltuvat erinomaisesti MEMS-laitteiden valmistukseen, joka vaatii kaksipuolista litografiaa, kiekkojen bondausta tai tarkkoja kohdistusmerkkejä ja rakenteita molemmille pinnoille. Okmeticin DSP-kiekkoja käytetään laajasti MEMS-laitteiden suojakiekkoina (cap wafers). Ne tarjoavat erinomaisen bondauslujuuden ja hermeettisen tiiviyden, kun kiekkoja käytetään erilaisten. bondaustekniikoiden kanssa.
Okmeticin DSP-kiekot tarjovat korkean tarkkuuden, tasaisen laadun ja tehokkaan prosessoinnin.
DSP-kiekkomme on optimoitu bulk MEMS -tuotantoon ja emässyövytykseen (esim. KOH, TMAH) mikä takaa tarkat ja tasalaatuiset sovellukset sekä tehokkaan prosessoinnin. Lisäksi ohuet DSP-kiekkomme nopeuttavat prosessointia tuoden kustannus- ja laatuetuja. Kiekkojen laaja parametritarjonta mahdollistaa räätälöidyt ratkaisut, varmistaen tarkan kohdistuksen ja soveltuvuuden kriittisiin MEMS-valmistusprosesseihin.
Laaja valikoima SSP ja DSP -parametreja
Okmeticilla on laaja valikoima 150-200 mm MEMS-optimoituja SSP- ja DSP-piikiekkoja. Kiekkojen seosaineina voidaan käyttää mm. antimonia, arseenia, fosforia ja booria. Kideorientaatio voi olla <100>, <110>, <111> tai kallistettu orientaatio, ja paksuudet vaihtelevat välillä 380–1 150 µm. Kiekoilla on erinomainen paksuus ja tasomaisuus. MEMS SSP- ja DSP-kiekkojen resistiivisyydet vaihtelevat välillä <0,001 – >7 000 Ohm-cm. Taustapinnan viimeistelyvaihtoehtoja ovat syövytys, polyback tai LTO. Okmeticin omien kuviointimahdollisuuksien ansiosta DSP-kiekot voivat sisältää myös kohdistusmerkkejä taustapinnalla. Kiekon reunan muoto voidaan optimoida vastaamaan asiakkaan prosessivaatimuksia.
SSP- ja DSP-kiekkojen spesifikaatiot MEMS-sovelluksiin
| Kasvatusmenetelmä | Cz, MCz, A-MCz® |
| Halkaisija | 200 mm, 150 mm |
| Kideorientaatio | <100>, <110>, <111>, kallistettu orientaatio |
| Orientaation tarkkuus1 | ±0.2° |
| N-tyypin seosaineet | Antimoni, Arseeni, Fosfori, Punainen fosfori |
| P-tyypin seosaineet | Boori |
| Resistiivisyys2 | <0.001 ja >7,000 Ohm-cm välillä |
| SSP-kiekkopaksuus3 | 200 mm: 550 – 1150 μm 150 mm: 400 – 1150 μm |
| SSP TTV4 | <1 μm |
| Taustapinnan käsittely | SSP: Syövytetty, Polyback, LTO DSP: Taustapinnan kohdistusmerkki |
| DSP-kiekkopaksuus3 | 200 mm: 380 – 1150 μm 150 mm: 380 – >1150 μm |
| DSP paksuustoleranssi5 | (±5 µm) |
| DSP TTV4 | ≤0.7 μm |
| Reuna | 200 mm: kiillotettu4, syövytetty 150 mm: syövytetty |
2 Yli 1,500 Ohm-cm on mahdollinen P-tyypin booriseostuksella. Resistiivisyysalue vaihtelee seosaineen ja orientaation mukaan. Engineered Ultra High Resistivity -kiekot >10,000 Ohm-cm resistiivisyydelle.
3Muut paksuudet mahdollisia tietyin rajoituksin
4 Paksuusrajoituksia
5 ±3 µm vaativille laitteille
Täysin CMOS-yhteensopivat kiekkojen pinnan laatu- ja puhtausvaatimukset.
